Покупая лампочку, всегда необходимо обращать внимание какой у нее тип цоколя.
Чтобы закрепить лампочку в патроне необходимо чтоб цоколь лампы и патрона были одного типа.
Цоколь изготовлен из метала, иногда из керамики или же с частями керамики.
В большинстве своем все цоколи резьбовые, но бывают еще винтовые, штифтовые, штырьковые, и т. д.
Первая буква в маркировке цоколя определяет его тип:
E - резьбовой цоколь (лампа Эдисона)
G - штырьковой цоколь
R - цоколь с утопленными контактами
B - штифтовой цоколь (он же байонет)
S - софитный цоколь
P - фокусирующий цоколь
T - телефонный цоколь
K - кабельный цоколь
W - безцокольные лампы
После первой буквы могут быть еще пометки о типе использованной лампы:
U – энергосберегающая лампочка
V – цоколь с коническим концом
A – автомобильная лампа
и др.
После букв, как правило идет цифра с помощью которой определяют диаметр цоколя или расстояние между штырьками (контактами) в зависимости от типа цоколя.
Иногда после цифр можно встретить еще одну букву - с помощью нее определяют количество контактов.
s – 1
d - 2
t - 3
q - 4
p - 5

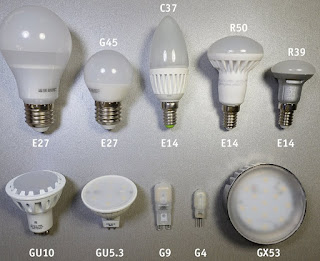

Винтовой цоколь Е
E27 - самый популярный и самый распространенный тип цоколя в быту, изобретенный еще Эдисоном. Кроме классических ламп накаливания, такой цоколь теперь используется в компактных энергосберегающих лампах, галогенных лампах, газоразрядных, диодных и других в виду того что почти все люстры, бра и светильники используют этот цоколь.
Е14 - второй по популярности тип цоколя в быту. В быту к нему привязалось прозвисько "миньон". Лампы с таким цоколем могут иметь как обычный - классический, так и декоративный, в виде свечи. Сейчас этот тип цоколя широко встречается как среди обычных ламп накаливания так и среди энергосберегающих и светодиодных ламп.
E40 - самый крупный цоколь с категории типа "E". Применяют его в основном для внутреннего промышленного освещения и наружного освещения улиц, площадей, парков и дорог. Сегодня этот цоколь применяют в лампах накаливания повышенной мощности, ртутных, металлогалогенных и натриевых лампах. Все они предназначены для освещения большой площади.
Штырьковой цоколь G
В цоколе этого типа используется не винтовая резьба, а штыревая система соединения лампы с патроном. Такой тип применяется в маленьких галогеновых лампочках, в встроенных и точечных светильниках.
G4 - этот тип цоколя создан специально для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления интерьеров благодаря своему яркому точечному излучению. В основном такие лампы росчитаны на напряжение 12 вольт.
GU5.3 - применяют в маленьких галогеновых лампах, а с недавнего времени и для светодиодных ламп в декоративном освещение. Благодаря своим компактным размерам применяют такой тип в небольших потолочных светильниках для освещения внутренних помещений, для акцентированного освещения витрин магазинов, стендов и выставок.
G9 - данный тип используют в основном в сети 220Вт для декоративных светильников и люстр. Работают без трансформаторов.
GU10 - используют для монтажа в декоративные точечные светильники и некоторые виды настенных светильников. Установка лампы осуществляется путем поворотного соединения с патроном светильника.
G13 - применяют для установки стандартных люминесцентных ламп Т8, диаметром колбы 26мм. Такие лампы используют для внутренних помещений. Люминесцентные газоразрядные лампы отличаются высокой экономичностью, долговечностью и большой площадью осветительной поверхности по сравнению с подобными лампами накаливания.
G23 - применяют в компактных люминесцентных лампах, форма колбы которых напоминает "U". Внутри цоколя находится стартер, для запуска лампы необходим только электромагнитный дроссель который как правило находится уже в корпусе светильника. Такие лампы выпускаются мощностью 5 — 14 Вт. В основном используются в настольных лампах.
Цоколь с утопленным контактом R
Такой тип цоколей используют в некоторых разновидностях кварцевых галогенных лампах, а также в осветительных приборах высокой интенсивности.
С помощью цифр в маркировке определяют полную длину лампы.
Штифтовой цоколь B
Этот тип цоколей возник в процессе эволюции цоколя Эдисона. Его разработали для того, чтобы ускорить процесс замены лампочек и сделать их более компактными.
Характерной его особенностью есть несимметричные боковые контакты с помощью которых закрепляют лампу в держателе (патроне) в строго заданном положению, например для фокусировки светового потока, к примеру в автомобильных двух спиральных лампах "ближнего-дальнего" света.
Софитный цоколь S
Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или для освещения автомобиля и номерных знаков.
Контакты в нем расположены с обеих сторон.
Цифрами обозначают диаметр корпуса (S6, S7, S8,5)
Фокусирующий цоколь P
Такой тип цоколя применяют в навигационных огнях, кинопроекторах, прожекторах и фонарях.
С помощью сборной линзы, которая помещена внутри цоколя, фокусируется световой поток в заданную сторону. Цифры в маркировке типа цоколя определяют диаметр фокусирующего фланца или части корпуса цоколя.
Телефонный цоколь Т
Такой тип цоколей применяют в основном для подсветки в пультах управления и щитках автоматики
Кабельный цоколь K
Нестандартных цоколей, используемых в некоторых проекционных лампах
Без цокольный тип W
Здесь контакт с патроном происходит прямо через токовые вводы, которые находятся на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
Кроме основных типов цоколя, существует и характерные обозначения популярных сейчас типов ламп:
MR16 - галогеновая или светодиодная лампа с отражателем.
Обычно, цоколь используется штырьковый (типа G).
Используют обычно в подвесных потолках и мебельных конструкциях
R50 - рефлекторная лампа направленного света.
Цифра определяет диаметр лампы. Цоколь типа E (резьбовой).
2D - компактная люминесцентная газоразрядная лампа.
Колба лампы выполнена в форме двух дуг. Как правило цоколь G10q или GR8.
Среди люминесцентных газоразрядных ламп выполнених в форме продолговатой стеклянной трубки различают по диаметру и типу цоколя, существуют такие обозначения:
T5 (диаметр 1.59 см)
T8 (диаметр 2.54 см)
T10 (диаметр 3.17 см)
T12 (диаметр 3.80 см)
